新风系统安装流程图（新风系统安装流程图接线方法）

1、选择合适的安装位置。新风系统需要从室外引进新风，所以要安装在靠室外的墙上。新风机可以安装在窗户下面、侧面，对高度也没有要求——但最好不要装太高，否则到时候操作不太方便，滤网很难更换。

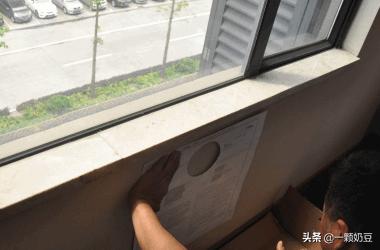

2、用安装模板标记打孔位置。厂家专门配备有1:1比例的安装模板，上面还详细地描述了安装的步骤和注意事项。根据模板上的通风孔部位，安装师傅用笔做好标记。窗外是马路，噪音很大，污染也比较严重，都不是问题。安装了壁挂式新风机，再也不需要开窗通风了。

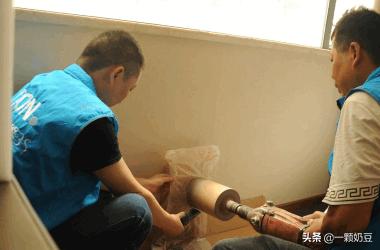

3、进行钻孔。标记好通风孔位置后，就可以开始钻孔作业了。钻孔的时候，为了防止灰尘飞溅，可以用专门的防尘袋，或者用吸尘器吸走灰尘，避免把墙面弄脏。为了避免以后雨水进入风道中，壁挂式新风机所钻的孔需要往室外向下倾斜3-5度。

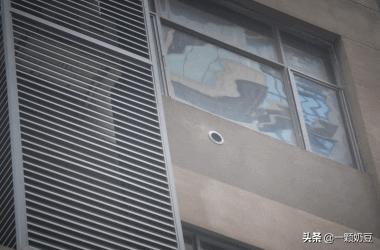

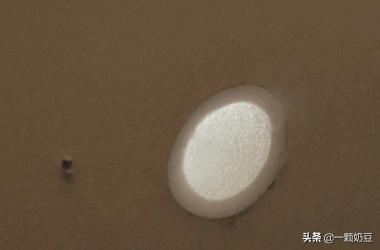

4、钻孔完成。大约15分钟，通风孔就钻好了。通风孔不是很大，直径132毫米，不会破坏墙体。

5、安装珍珠棉保温管。把珍珠棉保温管塞进通风孔里面。珍珠棉保温管的隔音和保温性能都非常好，而且本身具有很好的弹性，不需要另外填充发泡胶就可以跟墙壁紧密结合。

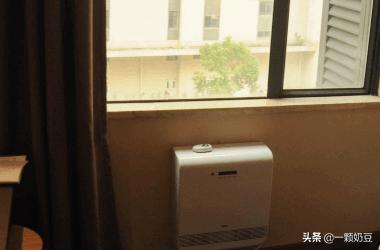

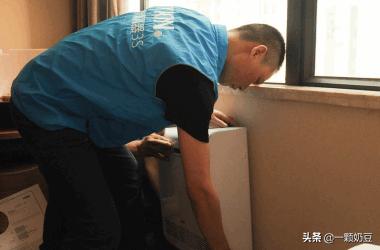

6、安装新风系统。新风系统安装很简单，最后只需要将机器挂在两个悬挂螺丝上，就跟挂一幅画一样。挂好之后，通上电源就可以开机使用了。

7、新风系统安装完成后，最好对机器的各项功能做好检测，可以通过机器上的按钮或者专用的遥控器调节一下新风量、测试一下新风机的加热功能，听一下机器的噪音水平如何。测试之后，客户对新风机的效果表示满意，以后不需要开窗就能通风，避免了外界污染和噪音进入室内。
